УНАП

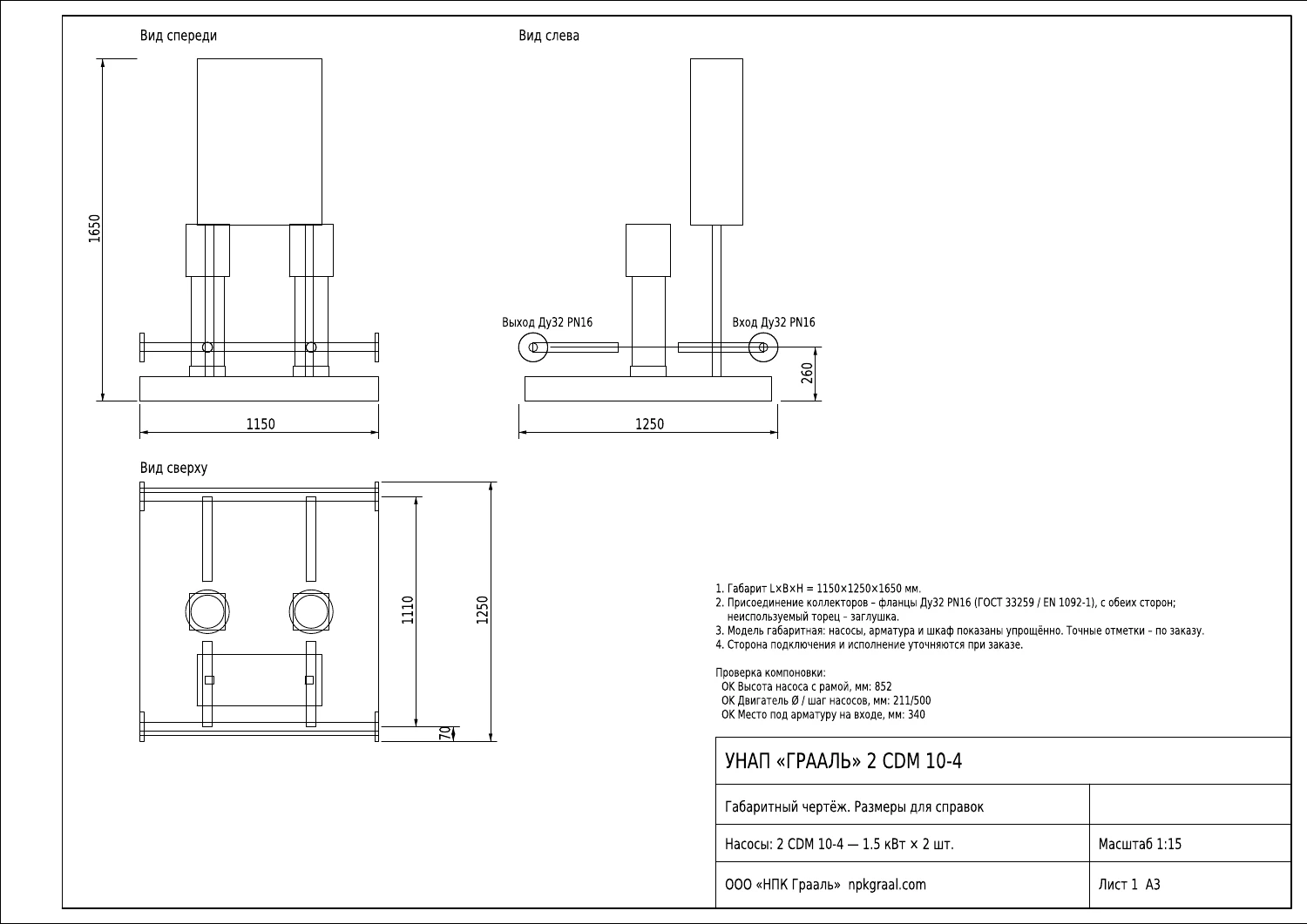

УНАП 2 CDM 10-4
2 насоса в обозначении станции
- Длина
- 1150 мм
- Ширина
- 1250 мм
- Высота
- 1650 мм
В архиве: PDF · DWG · DXF · STEP
Компоновка для справок. Рабочая точка и резервирование — по расчёту.
Габариты и чертежи насосных станций
Для проектировщиков и заказчиков
Найдите компоновку УНА или УНАП для вашего проекта. Сравните размеры, откройте габаритный чертёж и скачайте комплект PDF, DWG, DXF и STEP без запроса менеджеру.
Чертежи предназначены для предварительной компоновки. Окончательную компоновку, подключения и границы поставки согласуем для заказа. Проходы для обслуживания и монтажные зазоры в размеры изделия не входят.
Найти чертёж
Поиск по обозначению и размерам изделия. Рабочую точку и резервирование проверяем отдельно.
Вводите допустимые размеры станции с учётом оставленного места для проходов, монтажа и обслуживания.
УНАП

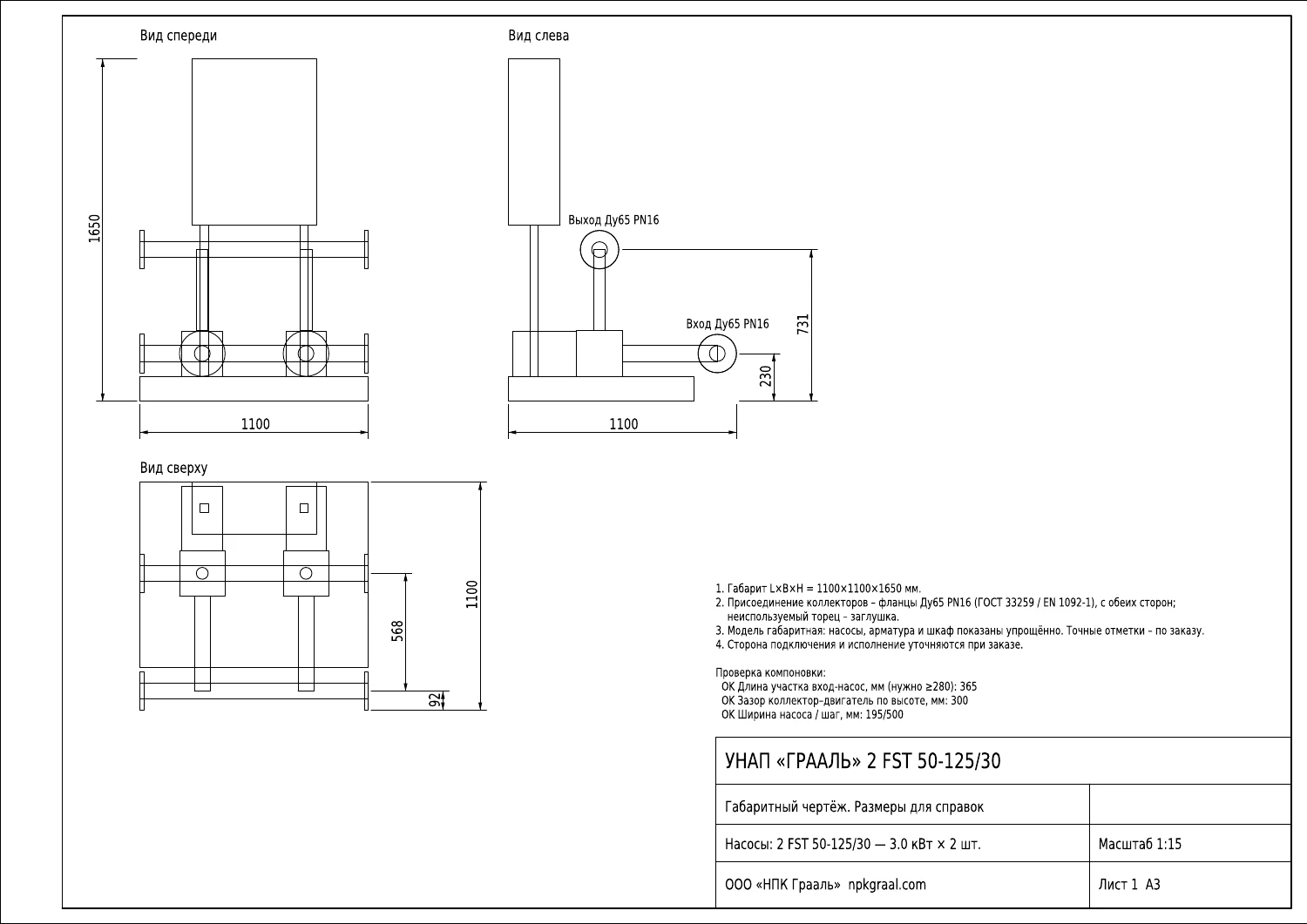

УНАП 2 FST 50-125/30
2 насоса в обозначении станции
- Длина
- 1100 мм
- Ширина
- 1100 мм
- Высота
- 1650 мм
В архиве: PDF · DWG · DXF · STEP
Компоновка для справок. Рабочая точка и резервирование — по расчёту.
УНАП

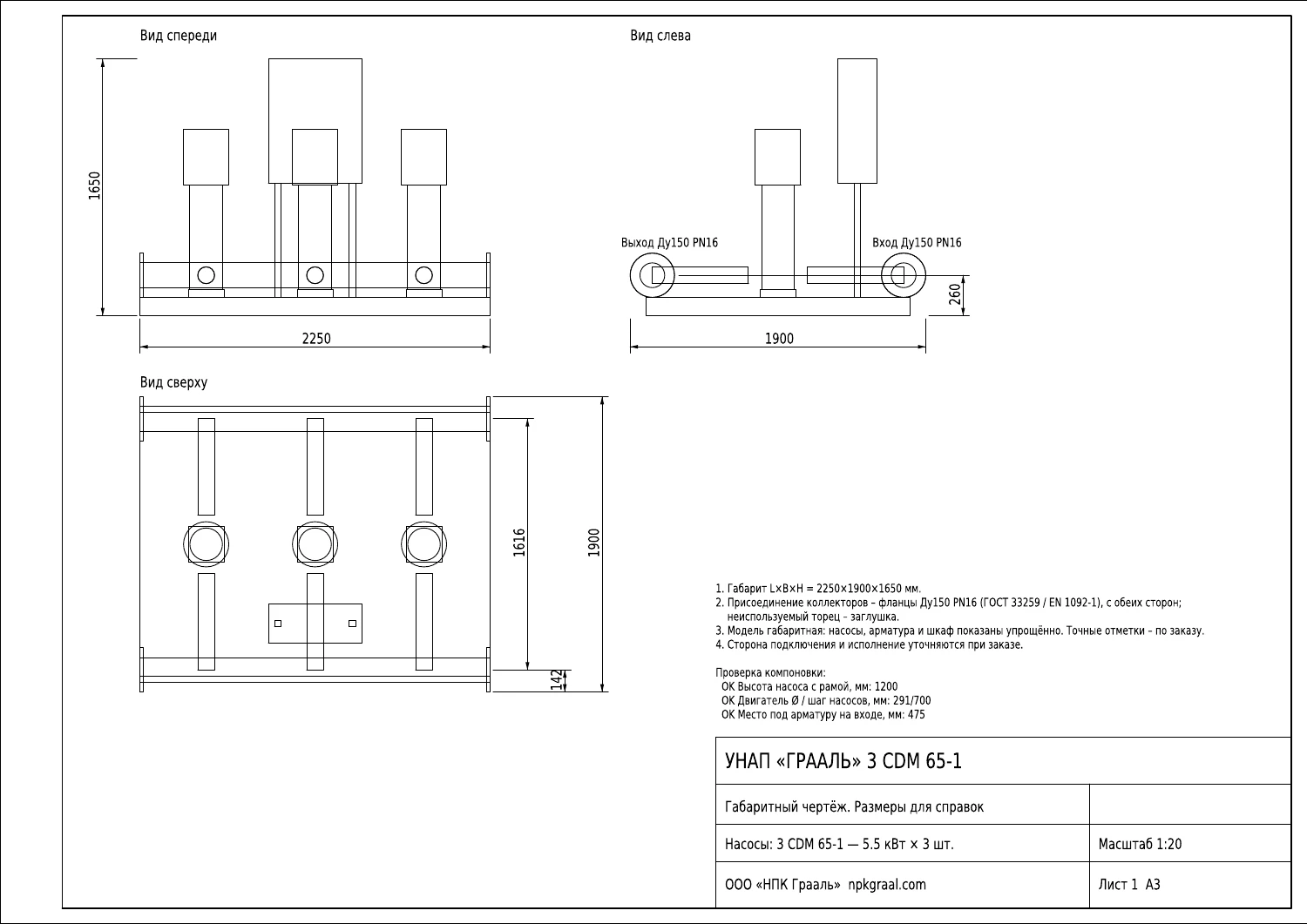

УНАП 3 CDM 65-1
3 насоса в обозначении станции
- Длина
- 2250 мм
- Ширина
- 1900 мм
- Высота
- 1650 мм
В архиве: PDF · DWG · DXF · STEP
Компоновка для справок. Рабочая точка и резервирование — по расчёту.
УНАП

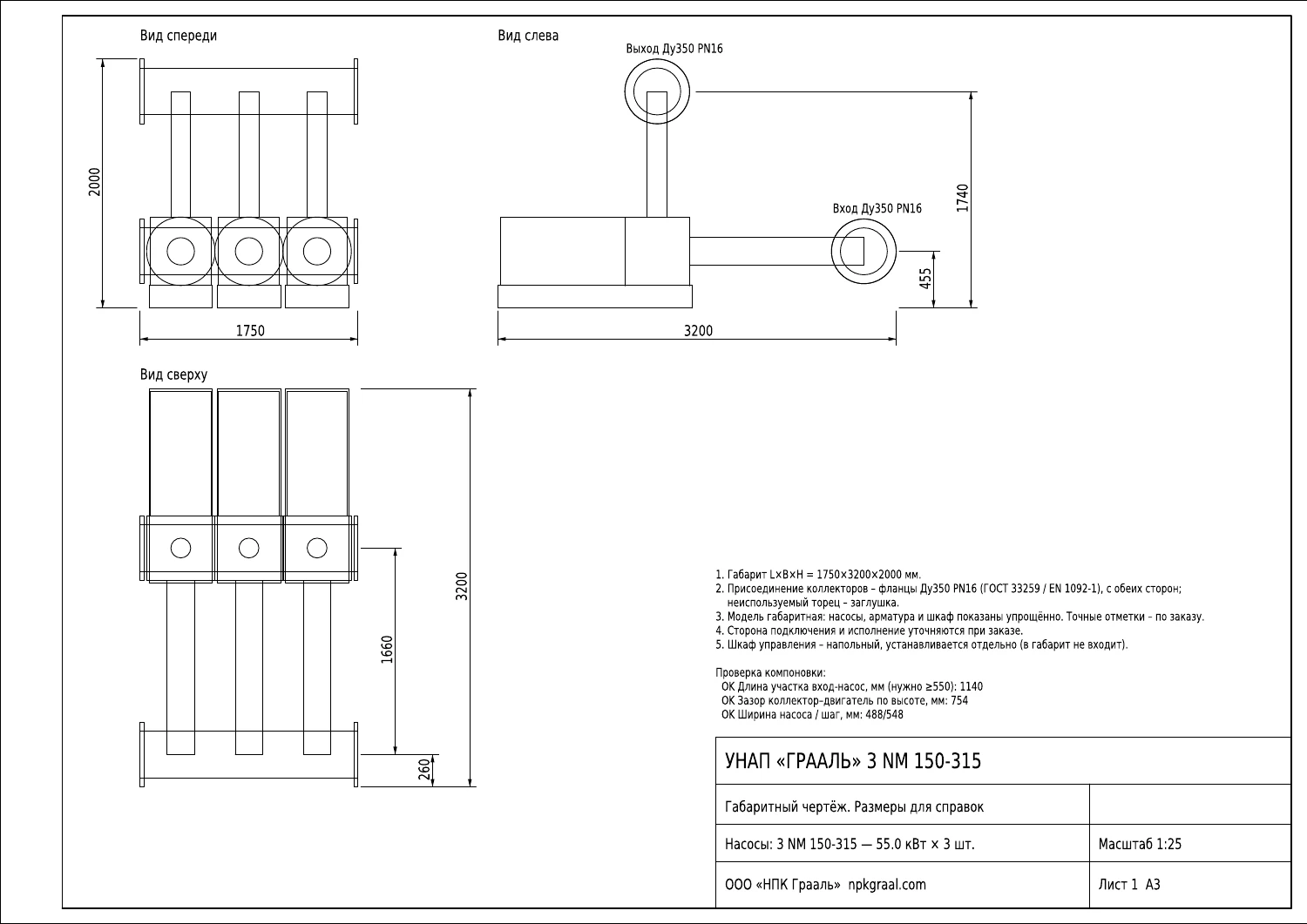

УНАП 3 NM 150-315
3 насоса в обозначении станции
- Длина
- 1750 мм
- Ширина
- 3200 мм
- Высота
- 2000 мм
В архиве: PDF · DWG · DXF · STEP
Компоновка для справок. Рабочая точка и резервирование — по расчёту.
УНА

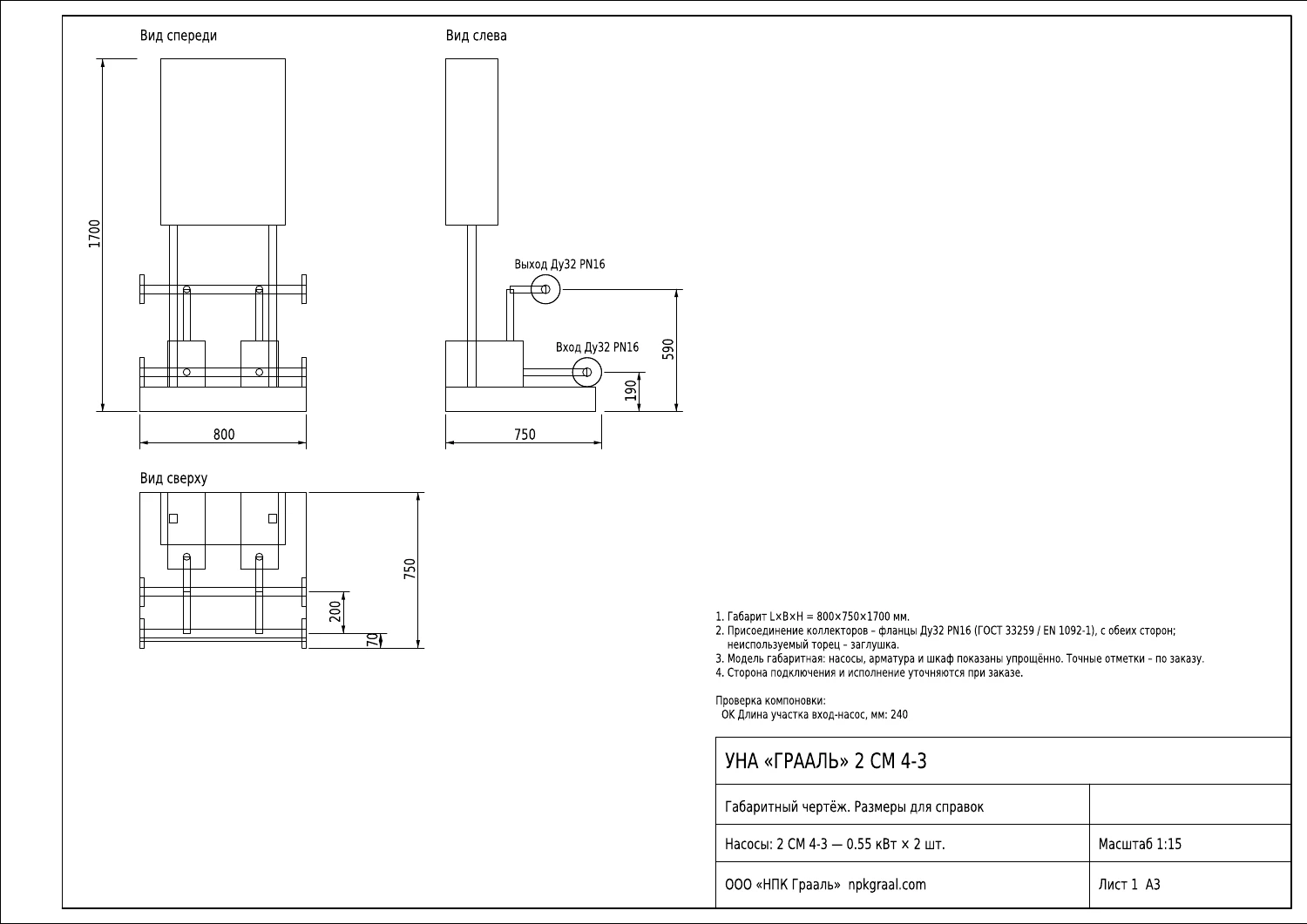

УНА 2 CM 4-3
2 насоса в обозначении станции
- Длина
- 800 мм
- Ширина
- 750 мм
- Высота
- 1700 мм
В архиве: PDF · DWG · DXF · STEP
Компоновка для справок. Рабочая точка и резервирование — по расчёту.
УНА

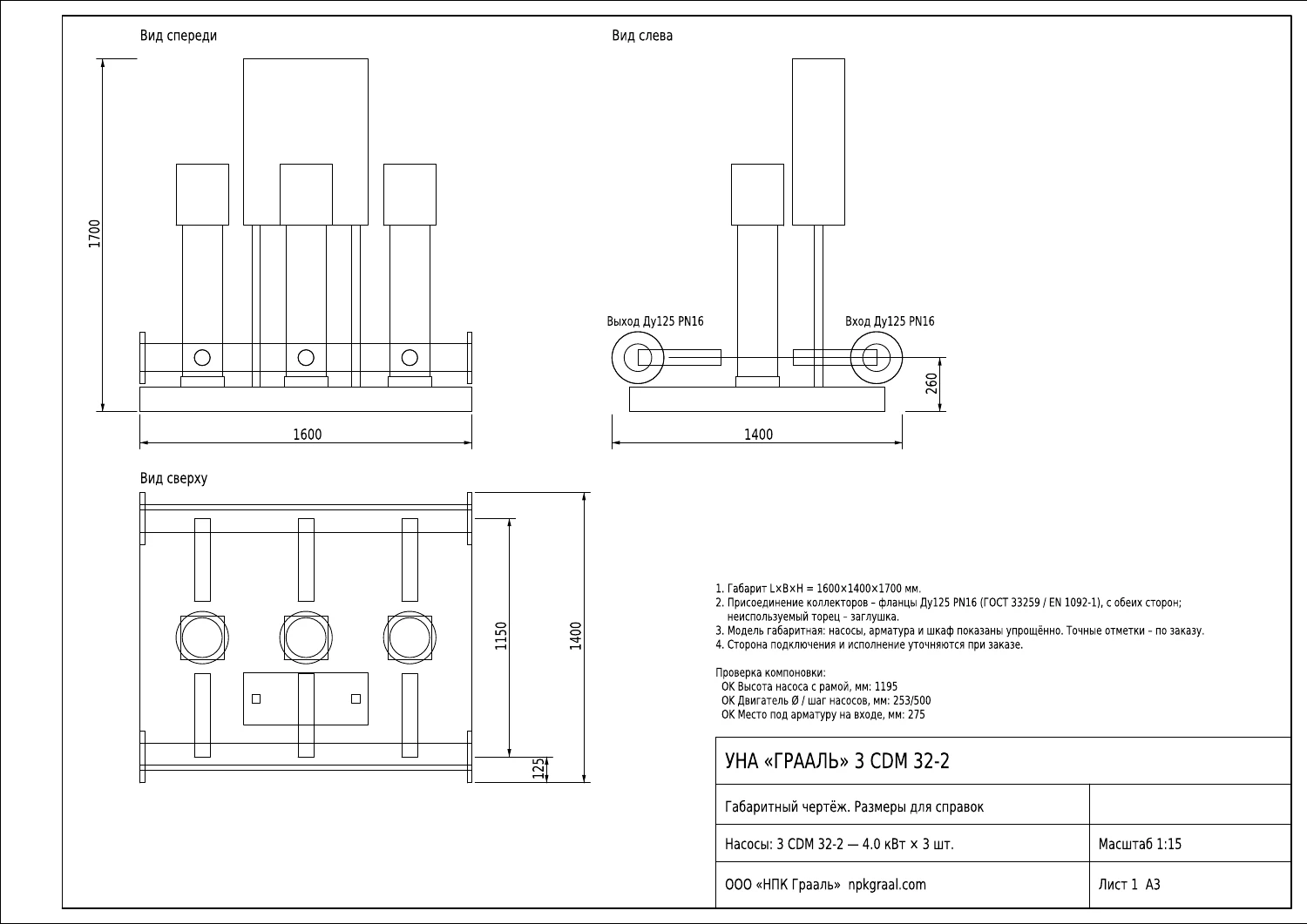

УНА 3 CDM 32-2
3 насоса в обозначении станции
- Длина
- 1600 мм
- Ширина
- 1400 мм
- Высота
- 1700 мм
В архиве: PDF · DWG · DXF · STEP
Компоновка для справок. Рабочая точка и резервирование — по расчёту.
УНА

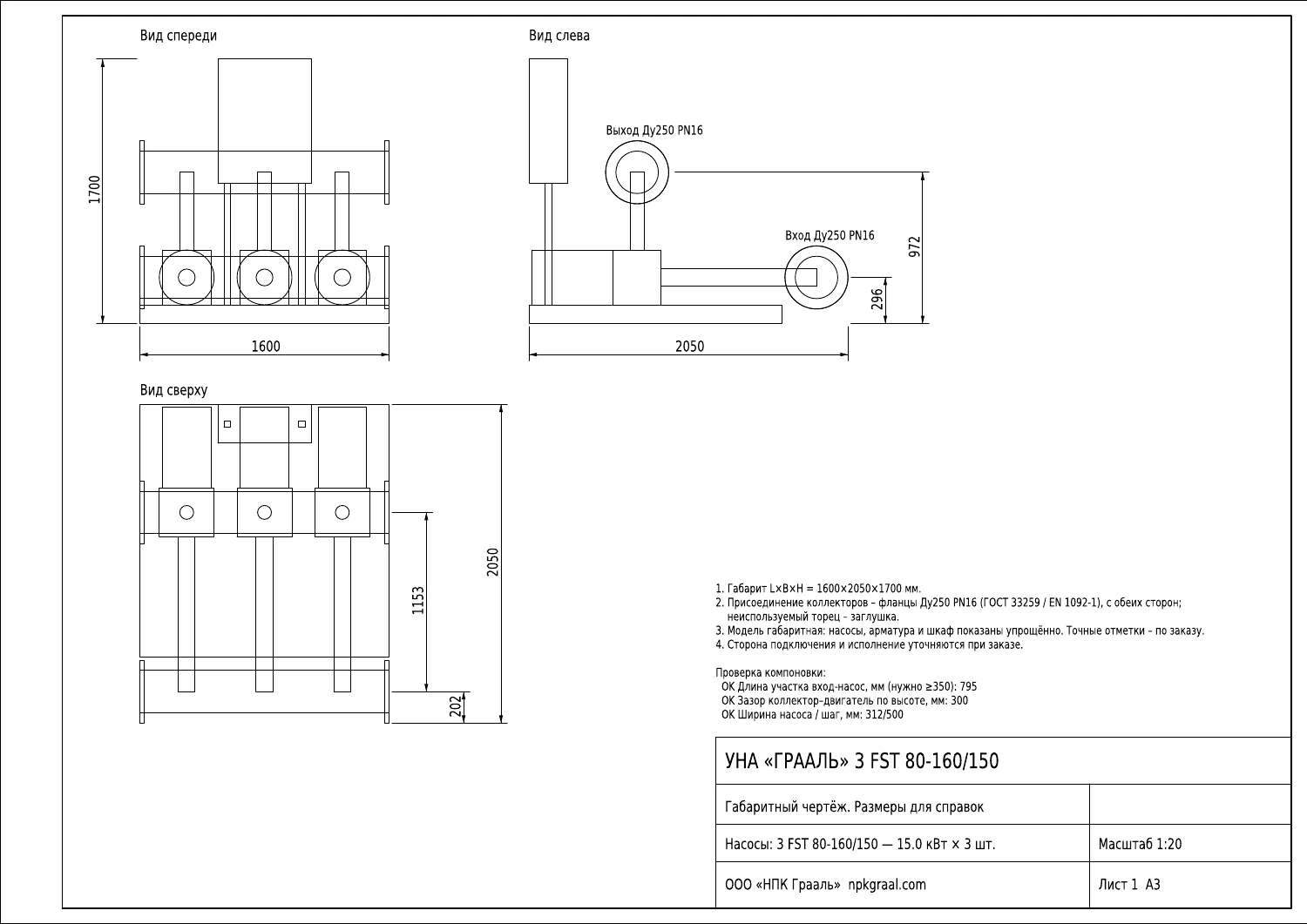

УНА 3 FST 80-160/150
3 насоса в обозначении станции
- Длина
- 1600 мм
- Ширина
- 2050 мм
- Высота
- 1700 мм
В архиве: PDF · DWG · DXF · STEP
Компоновка для справок. Рабочая точка и резервирование — по расчёту.
В библиотеке нет подходящего исполнения
Измените ограничения или передайте план насосной — проверим другую компоновку под ваш проект.
Передать план насосной →Что передать для проверки размещения
- План помещения с размерами, высотой, дверными проёмами и маршрутом заноса.
- Требуемые расход и напор, назначение станции, рабочее и резервное число насосов.
- Расположение и отметки входного и выходного трубопроводов.
- Требования к шкафу управления: на раме или отдельно, место размещения.
- Известные ограничения для монтажа, доступа к арматуре и обслуживания агрегатов.
Что учитывать при выборе
Достаточно подобрать станцию по габаритам?
Сначала проверяют рабочую точку, назначение, резервирование и условия эксплуатации. Габариты помогают проверить размещение выбранного исполнения, но не заменяют гидравлический подбор.
Два или три насоса — сколько из них рабочие?
Число агрегатов в обозначении не задаёт рабочий и резервный состав. Его определяют по проекту и алгоритму станции.
Можно изменить расположение шкафа и подключений?
Передайте план помещения и необходимые отметки. Возможность изменения компоновки и итоговые размеры проверим при согласовании исполнения.
Какие чертежи нужны для монтажа?
Для предварительной компоновки используют габаритный чертёж. Монтаж выполняют по согласованной документации конкретного заказа, с подтверждёнными отметками и присоединениями.
